Полностью коррозионно-стойкие ротаметры серии LZB-4/6/10 F4 разработаны взамен аналогичных моделей, выполненных с использованием комплектующих из нержавеющей стали и не отвечающим полностью требованиям коррозионностойкости. В ротаметрах серии LZB-4/6/10 F4 все части из нержавейки заменены на фторопластовые (PTFE). В тоже самое время нам удалось разработать регулирующий вентиль из PTFE для этой модели. Это позволило не только контролировать расход агрессивных жидкостей и газов, но и регулировать их поток во всём диапазоне шкалы прибора..
Данная разработка дизайна ротаметра была запатентована SIPPO республики Китай. Номер патента 200620122839.3

Спецификация ротаметров

Модель		LZB-4 F4	LZB-6 F4	LZB-10 F4
Номинальный диаметр (мм)		4	6	10
Диапазон измерений	Жидкость	1-10 л/ч	2.5-25 л/ч	6-60 л/ч
		1.6-16 л/ч	4-40 л/ч	10-100 л/ч
		2.5-25 л/ч	6-60 л/ч	16-160 л/ч
	Газ	0,016-0,16 м³/ч	0,04-0,4 м³/ч	0,1-1 м³/ч
		0,025-0,25 м³/ч	0,06-0,6 м³/ч	0,16-1,6 м³/ч
		0,04-0,4 м³/ч	0,1-1 м³/ч	0,25-2,5 м³/ч
Точность (%)		4	4	4
Рабочее давление (МПа)		< 0,6	< 0,6	< 0,6

Наличие на складе ротаметров уточняйте у менеджеров

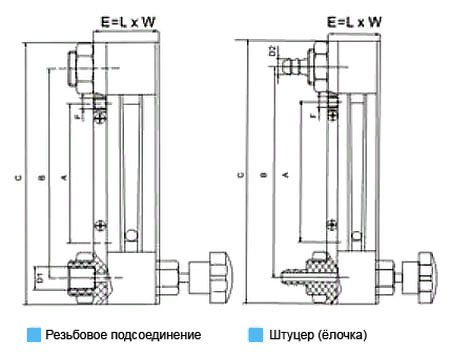

Схема ротаметров серии LZB-4/6/10 F4

Модель	A	B	C	D1	D2	E	F
LZB-4 F4	80	120	150	(внутр.) 1/4" BSP	ø9	37,5*34	2-M6
LZB-6 F4	80	120	150	(внутр.) 1/4" BSP	ø9	37,5*34	2-M6
LZB-10 F4	80	120	150	(внутр.) 1/4" BSP	ø9	37,5*34	2-M6

[~DETAIL_TEXT] =>

Спецификация ротаметров

Модель		LZB-4 F4	LZB-6 F4	LZB-10 F4
Номинальный диаметр (мм)		4	6	10
Диапазон измерений	Жидкость	1-10 л/ч	2.5-25 л/ч	6-60 л/ч
		1.6-16 л/ч	4-40 л/ч	10-100 л/ч
		2.5-25 л/ч	6-60 л/ч	16-160 л/ч
	Газ	0,016-0,16 м³/ч	0,04-0,4 м³/ч	0,1-1 м³/ч
		0,025-0,25 м³/ч	0,06-0,6 м³/ч	0,16-1,6 м³/ч
		0,04-0,4 м³/ч	0,1-1 м³/ч	0,25-2,5 м³/ч
Точность (%)		4	4	4
Рабочее давление (МПа)		< 0,6	< 0,6	< 0,6

Наличие на складе ротаметров уточняйте у менеджеров

Схема ротаметров серии LZB-4/6/10 F4

Модель	A	B	C	D1	D2	E	F
LZB-4 F4	80	120	150	(внутр.) 1/4" BSP	ø9	37,5*34	2-M6
LZB-6 F4	80	120	150	(внутр.) 1/4" BSP	ø9	37,5*34	2-M6
LZB-10 F4	80	120	150	(внутр.) 1/4" BSP	ø9	37,5*34	2-M6

Стеклянные ротаметры в металлическом корпусе серии LZB, LZB-F, LZB-B используются для контроля расхода жидкостей или газов. Ротаметры имеют повышенную точность - 1,5%, а также возможностью работы при высоких температурах - до 80°С. Ротаметры имеют фланцевое подсоединение.

Ротаметры серии LZB - стандартного исполнения, детали, контактирующие со средой выполнены из стали SS-304

Ротаметры серии LZB-F - коррозионно стойкого исполнения, детали, контактирующие со средой выполнены из PTFE

Ротаметры серии LZB-B - коррозионно стойкого исполнения, все металлические детали выполнены из SS-304

Для облегчения считывания показаний задний фон имеет жёлтый цвет.

Спецификация ротаметров

Модель		LZB-15	LZB-25	LZB-40	LZB-50	LZB-80	LZB-100	LZB-100
Номинальный диаметр (мм)		15	25	40	50	80	100	100
Диапазон измерений	Жидкость (л/ч)	*6-60	40-400	160-1600	*160-1600	1-10 м3/ч	5-25 м3/ч	*20-90 м3/ч
		*8-80	60-600	*180-1800	400-4000	1,6-16 м3/ч	*6-35 м3/ч	*20-100 м3/ч
		16-160	100-1000	250-2500	600-6000	*2-20 м3/ч	8-40 м3/ч	*30-100 м3/ч
		25-250	*160-1600	*300-3000	*800-8000	*3-25 м3/ч	*12-60 м3/ч	*50-120 м3/ч
		40-400		*400-4000	*1-10 м3/ч	*8-40 м3/ч	*16-80 м3/ч
				*1-5 м3/ч	*4-16 м3/ч
				*1,5-6 м3/ч
	Воздух (нм3/ч) если иное не указанно в ячейке	0,25-2,5	*0,8-8	4-40	*6-60	50-250	*60-200	*300-1500
		0,4-4	1-10	*5-50	10-100	80-400	*80-400	*300-1600
		0,6-6	1,6-16	6-60	16-160	*750-7500 л/мин	*100-500	*400-2000
		*0,8-8	2,5-25	*7-70	*20-200	60-600	120-600	*500-2500
		*1-10	*3-30	*8-80	*30-300		200-1000
			*4-40	*10-100	*50-250
					*80-400
Погрешность, %		2,5	1,5	1,5	1,5	1,5	1,5	1,5
Рабочая температура, град.С		<80
Рабочее давление (МПа)		<0,6	<0,6	<0,6	<0,6	<0,4	<0,4	<0,4

* нестандартное исполнение (на 10% дороже)

Наличие на складе ротаметров уточняйте у менеджеров

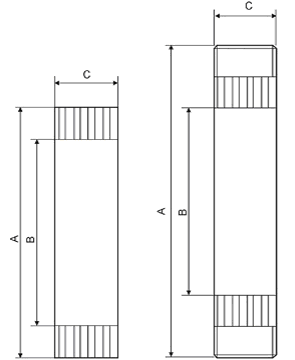

Геометрические размеры ротаметров серии LZB

Модель	Размер (мм)
Модель	A	B	C	D	n-E
LZB-15	Ø95	Ø65	470±2.5	Ø15	4- Ø14
LZB-25	Ø115	Ø85	470±2.5	Ø25	4- Ø14
LZB-40	Ø145	Ø110	570±3	Ø40	4- Ø18
LZB-50	Ø160	Ø125	570±3	Ø50	4- Ø18
LZB-80	Ø185	Ø150	660±3.5	Ø80	4- Ø18
LZB-100	Ø205	Ø170	660±3.5	Ø100	4- Ø18

Материалы компонентов, используемые при производстве ротаметров серии LZB, LZB-F, LZB-B

Материалы компонентов серии LZB
1. Корпус: железо А3, окрашенное
2. Фланец: железо А3, окрашенное
3. Трубка – боросиликатное стекло
4. Поплавок, направляющая – ст. нерж. AISI-304.
5. Уплотнительное кольцо – резина

Материалы компонентов серии LZB-F
1. Корпус: железо А3, окрашенное
2. Фланец: железо А3, окрашенное
3. Трубка – боросиликатное стекло
4. Подсоединения, поплавок, направляющая - PTFE.
5. Уплотнительное кольцо – PTFE

Материалы компонентов серии LZB-B
1. Корпус: ст. нерж. AISI-304
2. Фланец: ст. нерж. AISI-304
3. Трубка – боросиликатное стекло
4. Подсоединения, поплавок, направляющая - ст. нерж. AISI-304
5. Уплотнительное кольцо – PTFE

[~DETAIL_TEXT] =>

Ротаметры серии LZB - стандартного исполнения, детали, контактирующие со средой выполнены из стали SS-304

Ротаметры серии LZB-F - коррозионно стойкого исполнения, детали, контактирующие со средой выполнены из PTFE

Ротаметры серии LZB-B - коррозионно стойкого исполнения, все металлические детали выполнены из SS-304

Для облегчения считывания показаний задний фон имеет жёлтый цвет.

Спецификация ротаметров

Модель		LZB-15	LZB-25	LZB-40	LZB-50	LZB-80	LZB-100	LZB-100
Номинальный диаметр (мм)		15	25	40	50	80	100	100
Диапазон измерений	Жидкость (л/ч)	*6-60	40-400	160-1600	*160-1600	1-10 м3/ч	5-25 м3/ч	*20-90 м3/ч
		*8-80	60-600	*180-1800	400-4000	1,6-16 м3/ч	*6-35 м3/ч	*20-100 м3/ч
		16-160	100-1000	250-2500	600-6000	*2-20 м3/ч	8-40 м3/ч	*30-100 м3/ч
		25-250	*160-1600	*300-3000	*800-8000	*3-25 м3/ч	*12-60 м3/ч	*50-120 м3/ч
		40-400		*400-4000	*1-10 м3/ч	*8-40 м3/ч	*16-80 м3/ч
				*1-5 м3/ч	*4-16 м3/ч
				*1,5-6 м3/ч
	Воздух (нм3/ч) если иное не указанно в ячейке	0,25-2,5	*0,8-8	4-40	*6-60	50-250	*60-200	*300-1500
		0,4-4	1-10	*5-50	10-100	80-400	*80-400	*300-1600
		0,6-6	1,6-16	6-60	16-160	*750-7500 л/мин	*100-500	*400-2000
		*0,8-8	2,5-25	*7-70	*20-200	60-600	120-600	*500-2500
		*1-10	*3-30	*8-80	*30-300		200-1000
			*4-40	*10-100	*50-250
					*80-400
Погрешность, %		2,5	1,5	1,5	1,5	1,5	1,5	1,5
Рабочая температура, град.С		<80
Рабочее давление (МПа)		<0,6	<0,6	<0,6	<0,6	<0,4	<0,4	<0,4

* нестандартное исполнение (на 10% дороже)

Наличие на складе ротаметров уточняйте у менеджеров

Геометрические размеры ротаметров серии LZB

Модель	Размер (мм)
Модель	A	B	C	D	n-E
LZB-15	Ø95	Ø65	470±2.5	Ø15	4- Ø14
LZB-25	Ø115	Ø85	470±2.5	Ø25	4- Ø14
LZB-40	Ø145	Ø110	570±3	Ø40	4- Ø18
LZB-50	Ø160	Ø125	570±3	Ø50	4- Ø18
LZB-80	Ø185	Ø150	660±3.5	Ø80	4- Ø18
LZB-100	Ø205	Ø170	660±3.5	Ø100	4- Ø18

Материалы компонентов, используемые при производстве ротаметров серии LZB, LZB-F, LZB-B

Материалы компонентов серии LZB
1. Корпус: железо А3, окрашенное
2. Фланец: железо А3, окрашенное
3. Трубка – боросиликатное стекло
4. Поплавок, направляющая – ст. нерж. AISI-304.
5. Уплотнительное кольцо – резина

Материалы компонентов серии LZB-F
1. Корпус: железо А3, окрашенное
2. Фланец: железо А3, окрашенное
3. Трубка – боросиликатное стекло
4. Подсоединения, поплавок, направляющая - PTFE.
5. Уплотнительное кольцо – PTFE

Материалы компонентов серии LZB-B
1. Корпус: ст. нерж. AISI-304
2. Фланец: ст. нерж. AISI-304
3. Трубка – боросиликатное стекло
4. Подсоединения, поплавок, направляющая - ст. нерж. AISI-304
5. Уплотнительное кольцо – PTFE

Стеклянные ротаметры серии RS-P, RS-S, RS-F предназначены для контроля расхода жидкостей. Ротаметры отличаются повышенной точностью контроля - 1,5%, а также возможностью работы при высоких температурах - до 80-100°С. Ротаметры комплектуются резьбовым фитингом с внутренней резьбой. Фитинги и другие детали, котактирующие с измеряемой средой выполнены из нержавеющей стали (модель RS-S, RS-F) или полиамида 6 (модель RS-P), трубка ротаметра выполнена из борсиликатного стекла. Для облегчения считывания показаний задний фон имеет белый цвет.

Стеклянные ротаметры серии RS-S, RS-F, RS-P широко применяют в различных отраслях народного хозяйства :

• пищевая промышленность;
• медицина и фармацевтическая промышленность;
• химическая и нефтехимическая промышленность;
• приборостроение и электроника;
• стекольная промышленность.

Ротаметры используются для контроля расхода жидкости в широком диапазоне изменения параметров измеряемой среды. Действие ротаметров основано на уравновешивании поплавка динамическим напором струи газа или жидкости в трубке ротаметра. Показания отсчитываются непосредственно на шкале по уровню подъёма поплавка в трубке. Чтение производят по наибольшему диаметру поплавка.

Спецификация ротаметров

Модель	Подсоединение	Диапазон измерений	Точность (%)	Рабочая температура	Рабочее давление
		Вода (л/ч), при 20°С
RS-15S	G 1/2” внутр	6,3 ~ 63* 10 ~ 100* 16 ~ 160 20 ~ 200 30 ~ 300 40 ~ 400 60 ~ 600 75 ~ 750	1,5	0° ~ +100°С	< 1.0 Mpa
RS-15F				0° ~ +80°С	< 0,8 Mpa
RS-15P

*доступно только в исполнении без накидной гайки (без "американки")

Наличие на складе ротаметров уточняйте у менеджеров

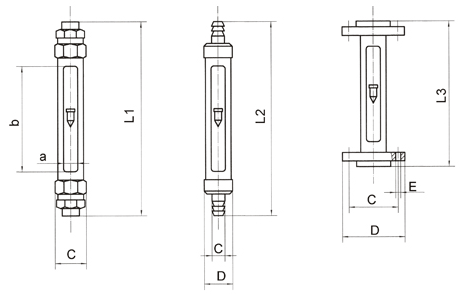

Геометрические размеры ротаметров серии RS-S, RS-F, RS-P

Модель	C	a	Резьбовое подсоединение
			L1	b
RS-15P	42	22	410	233
RS-15S	40	22	413	233
RS-15S без "американки"	30	22	347	225
RS-15F	40	22	413	233

Материалы компонентов, используемые при производстве ротаметров серии RS-S, RS-F, RS-P

Деталь/Модель	RS-S	RS-F	RS-P
Корпус	SS-304L	Ст. 3 с порошковым напылением	Ст. 3 с порошковым напылением
Переходная муфта	SS-304	SS-304	Полиамид 6
Накидная гайка	SS-304	SS-304	Полиамид 6
Резьбовой фитинг	SS-304	SS-304	SS-304
Поплавок	SS-304	SS-304	SS-304
Уплотнительное кольцо	Резина NBR	Резина NBR	Резина NBR
Измерительная трубка	Боросиликатное стекло	Боросиликатное стекло	Боросиликатное стекло

Графики зависимости рабочего давления от рабочей температуры

Внимание! Превышение рабочей температуры или давления может привести к течи в местах уплотнений.

Монтаж ротаметров серии RS-S, RS-F, RS-P на трубопроводе

Выбор места установки ротаметра

При выборе места установки ротаметров RS-S, RS-F, RS-P следует руководствоваться следующими правилами:
• В месте установки ротаметров должны отсутствовать сильная вибрация и высокие температуры.
• Ротаметры должны устанавливаться строго вертикально для соблюдения точности измерений.
• Ротаметры не должны устанавливаться в месте напряжения трубопровода, и они не должны являться опорой трубопровода.
• Избегайте установки ротаметров в местах с возможной пульсацией потока и возникновения гидроударов, которые могут привести к поломке ротаметра.
• Не рекомендуется устанавливать ротаметры на магистрали, управляемые магнитными, соленоидными, шаровыми или другими быстрооткрывающимися задвижками и клапанами. Ротаметры должны быть защищены от прямых солнечных лучей.
• Минимальная длина прямолинейных участков перед ротаметром и после него должна составлять не менее пяти диаметров условного прохода.
Подготовка ротаметров к установке
• проверить комплектность ротаметра и целостность корпуса;
• проверить свободное перемещение поплавка внутри корпуса ротаметра;
• промыть трубопроводы перед установкой прибора;
• вынуть из ротаметра защитные вставки (при наличии) или другие материалы, предназначенные для предупреждения повреждения ротаметра при его транспортировке

Монтаж ротаметров на трубопровод:
Для монтажа модели RS-S, RS-F, RS-P необходимо проделать следующие операции:
• подготовьте необходимый по длине участок трубопровода для монтажа ротаметра.
• снимите с ротаметра верхний и нижний резьбовые фитинги с накидной гайкой и прикрутите их на трубопровод (для герметизации используйте ленту ФУМ).
• поместите ротаметр между накидными гайками таким образом, чтобы шкала прибора была перед оператором.
• прикрутите верхнюю и нижнюю накидные гайки к ротаметру. Для подтяжки накидной гайки к корпусу ротаметра использовать газовый ключ №2, усилие не более 15 кг.

Монтаж ротаметров без "американки" на трубопровод:
Для монтажа модели RS-S необходимо проделать следующие операции:
• подготовьте необходимый по длине участок трубопровода для монтажа ротаметра.
• прикрутите нижний фитинг ротаметра на трубопровод, используя ключ 27 мм (для герметизации используйте ленту ФУМ). Окно ротаметра при этом должно остановиться в положении удобным для чтения оператором.
• Прикрутите ответную трубу с резьбой или фитинг к верхнему фитингу ротаметра. Удерживайте при этом верхний фитинг ротаметра ключом 27 мм, чтобы исключить его проворачивание относительно корпуса ротаметра.

Внимание! Наличие прилипших пузырьков воздуха на поплавке оказывает влияние на точность показания ротаметра, поэтому следует дождаться их отрыва и только после этого производить чтение показаний. Отрыв можно ускорить увеличивая скорость потока жидкости.
Внимание! При первоначальном пуске открывайте клапан подачи медленно до полного его открывания. Затем уменьшайте расход до необходимой величины.

[~DETAIL_TEXT] =>

Стеклянные ротаметры серии RS-S, RS-F, RS-P широко применяют в различных отраслях народного хозяйства :

Спецификация ротаметров

Модель	Подсоединение	Диапазон измерений	Точность (%)	Рабочая температура	Рабочее давление
		Вода (л/ч), при 20°С
RS-15S	G 1/2” внутр	6,3 ~ 63* 10 ~ 100* 16 ~ 160 20 ~ 200 30 ~ 300 40 ~ 400 60 ~ 600 75 ~ 750	1,5	0° ~ +100°С	< 1.0 Mpa
RS-15F				0° ~ +80°С	< 0,8 Mpa
RS-15P

*доступно только в исполнении без накидной гайки (без "американки")

Наличие на складе ротаметров уточняйте у менеджеров

Геометрические размеры ротаметров серии RS-S, RS-F, RS-P

Модель	C	a	Резьбовое подсоединение
			L1	b
RS-15P	42	22	410	233
RS-15S	40	22	413	233
RS-15S без "американки"	30	22	347	225
RS-15F	40	22	413	233

Материалы компонентов, используемые при производстве ротаметров серии RS-S, RS-F, RS-P

Деталь/Модель	RS-S	RS-F	RS-P
Корпус	SS-304L	Ст. 3 с порошковым напылением	Ст. 3 с порошковым напылением
Переходная муфта	SS-304	SS-304	Полиамид 6
Накидная гайка	SS-304	SS-304	Полиамид 6
Резьбовой фитинг	SS-304	SS-304	SS-304
Поплавок	SS-304	SS-304	SS-304
Уплотнительное кольцо	Резина NBR	Резина NBR	Резина NBR
Измерительная трубка	Боросиликатное стекло	Боросиликатное стекло	Боросиликатное стекло

Графики зависимости рабочего давления от рабочей температуры

Внимание! Превышение рабочей температуры или давления может привести к течи в местах уплотнений.

Монтаж ротаметров серии RS-S, RS-F, RS-P на трубопроводе

Выбор места установки ротаметра

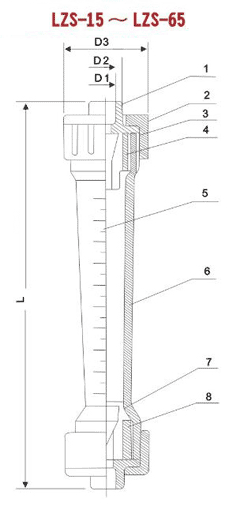

Модель	DN, мм	Диапазонконтроля		Точность	Характеристики измеряемой среды
		Длинное исполнение "С"	Короткое исполнение "D"		Температура, °С	Давление, МПа
LZS-15C/D	15	10-100 л/ч		± 4%	0-60	<= 0,6
		16-160 л/ч	10-100 л/ч
		25-250 л/ч	16-160 л/ч
		40-400 л/ч	25-250 л/ч
		60-600 л/ч	40-400 л/ч
			50-500 л/ч
			60-600 л/ч
			100-1000 л/ч
LZS-25C/D	25	100-1000 л/ч	100-1000 л/ч
		160-1600 л/ч	160-1600 л/ч
		250-2500 л/ч	250-2500 л/ч
LZS-32D	32		0,4-4 м3/ч
			0,6-6 м3/ч
LZS-50C/D	50	0,4-4 м3/ч	1-10 м3/ч
		0,6-6 м3/ч	1,6-16 м3/ч
		1-10 м3/ч
		1,6-16 м3/ч
LZS-65D	65		2,5-16 м3/ч
			5-25 м3/ч
			8-40 м3/ч
			12-60 м3/ч

LZS-C - длинная трубка, LZS-D - короткая трубка.

Наличие на складе ротаметров уточняйте у менеджеров

Особенности ротаметров серии LZS с концевыми выключателями:

сигнализация верхнего предела (ВП)
сигнализация нижнего предела (НП)

Логика работы нижнего выключателя:
Изначально выключатель – нормально открытый. Когда поплавок с магнитом находится напротив выключателя, то контакт замыкается. Как только поплавок уходит вверх, то контакт размыкается. Чтобы выключатель замыкался при отсутсвии потока, его нужно расположить в самом низу корпуса. Если нижний выключатель разместить посередине шкалы, но он замкнётся только на короткое время — в момент прохождения мимо него поплавка.

Логика работы верхнего выключателя:

Изначально выключатель - нормально закрытый. Когда поплавок с магнитом поднимется вверх и находится напротив выключателя, то контакт размыкается. Если поплавок продолжает идти вверх, то контакт остаётся разомкнутым. Когда поплавок опускается вниз и проходит выключатель, то контакт замыкается. То есть этот тип выключателя имеет "память" и если необходимо задать срабатывание (открытие контакта) не на максимальном расходе а на отличном от макссимального, то выключатель следует опустить вниз на необходимую высоту.

На ротаметре можно установить два выключателя – верхний и нижний.

Технические характеристики ротаметров:

номинальное напряжение, макс. DC24/AC24 В
номинальная сила тока, макс. 0,3 А
постоянный ток при открытии или закрытии выключателей, макс 0,3А
мощность прерывания <10 W
сопротивление изоляции >109 Ом
перемещение (позиция вкл./выкл.) <4 мм
степень защиты – IP55

Геометрические размеры ротаметров серии LZS с концевыми выключателями

Модель	Размер
	Длинное исполнение				Короткое исполнение
	L	D1	D2	D3	L	D1	D2	D3
LZS-15	280	20	26	45	202	20	26	45
LZS-25	380	32	39	68	226	32	39	60
LZS-32					288	40	49,5	74
LZS-50	430	63	73	98	341	63	73	98
LZS-65					430	75	88	122

[~DETAIL_TEXT] => Данный тип ротаметров предназначен для контроля расхода жидкостей, где необходимо снять сигнал при достижении критического значения расхода - минимального или максимального. Минимальное и максимальное значение расхода, при котором будет подаваться сигнал может задаваться оператором. Для этого необходимо ослабить винт крепления выключателя и передвинуть его в верх или вниз по направляющей до достижения необходимого значения.

Спецификация ротаметров

Модель	DN, мм	Диапазонконтроля		Точность	Характеристики измеряемой среды
		Длинное исполнение "С"	Короткое исполнение "D"		Температура, °С	Давление, МПа
LZS-15C/D	15	10-100 л/ч		± 4%	0-60	<= 0,6
		16-160 л/ч	10-100 л/ч
		25-250 л/ч	16-160 л/ч
		40-400 л/ч	25-250 л/ч
		60-600 л/ч	40-400 л/ч
			50-500 л/ч
			60-600 л/ч
			100-1000 л/ч
LZS-25C/D	25	100-1000 л/ч	100-1000 л/ч
		160-1600 л/ч	160-1600 л/ч
		250-2500 л/ч	250-2500 л/ч
LZS-32D	32		0,4-4 м3/ч
			0,6-6 м3/ч
LZS-50C/D	50	0,4-4 м3/ч	1-10 м3/ч
		0,6-6 м3/ч	1,6-16 м3/ч
		1-10 м3/ч
		1,6-16 м3/ч
LZS-65D	65		2,5-16 м3/ч
			5-25 м3/ч
			8-40 м3/ч
			12-60 м3/ч

LZS-C - длинная трубка, LZS-D - короткая трубка.

Наличие на складе ротаметров уточняйте у менеджеров

Особенности ротаметров серии LZS с концевыми выключателями:

сигнализация верхнего предела (ВП)
сигнализация нижнего предела (НП)

Логика работы верхнего выключателя:

Технические характеристики ротаметров:

номинальное напряжение, макс. DC24/AC24 В
номинальная сила тока, макс. 0,3 А
постоянный ток при открытии или закрытии выключателей, макс 0,3А
мощность прерывания <10 W
сопротивление изоляции >109 Ом
перемещение (позиция вкл./выкл.) <4 мм
степень защиты – IP55

Геометрические размеры ротаметров серии LZS с концевыми выключателями

Модель	Размер
	Длинное исполнение				Короткое исполнение
	L	D1	D2	D3	L	D1	D2	D3
LZS-15	280	20	26	45	202	20	26	45
LZS-25	380	32	39	68	226	32	39	60
LZS-32					288	40	49,5	74
LZS-50	430	63	73	98	341	63	73	98
LZS-65					430	75	88	122

Спецификация ротаметров

Модель	Диапазон измерений (л/мин)	Подсоединение	Точность	Размеры (мм)
Модель	Диапазон измерений (л/мин)	Подсоединение	Точность	A	B	C	D	E
LZM-6Т Ar/CO2	0.5-5 1-10 2-20 4-40	Штуцер под шланг Нар. диаметр - 6 мм	± 5%	95	30	30	6	66

масса ротаметра - 0,1 кг

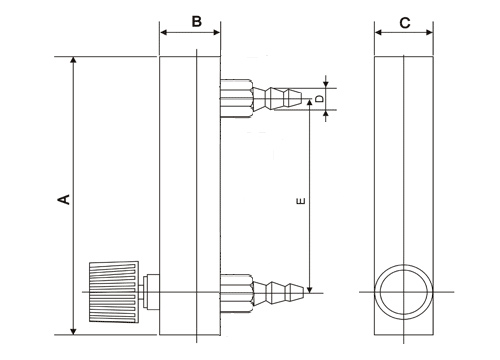

Схема ротаметров серии LZM-6Т Ar/CO2 панельного типа

Вентиль		Хромированная латунь
Фитинг		Латунь
Уплотнительное кольцо		NBA резина
Поплавок		агат / SS-304
Корпус		Акрил

[~DETAIL_TEXT] =>

Спецификация ротаметров

Модель	Диапазон измерений (л/мин)	Подсоединение	Точность	Размеры (мм)
Модель	Диапазон измерений (л/мин)	Подсоединение	Точность	A	B	C	D	E
LZM-6Т Ar/CO2	0.5-5 1-10 2-20 4-40	Штуцер под шланг Нар. диаметр - 6 мм	± 5%	95	30	30	6	66

масса ротаметра - 0,1 кг

Схема ротаметров серии LZM-6Т Ar/CO2 панельного типа

Вентиль		Хромированная латунь
Фитинг		Латунь
Уплотнительное кольцо		NBA резина
Поплавок		агат / SS-304
Корпус		Акрил

Спецификация ротаметров

Модель	Номер	Диапазон измерений (л/мин)	Подсоединение	Точность	Размеры (мм)
Модель	Номер	Диапазон измерений (л/мин)	Подсоединение	Точность	A	B	C	D	E	F	G	H
LZM-6Т O₂	1	1-3	Штуцер под шланг Нар. диаметр штуцера - 8 мм и Нар. резьба 1/8"	± 5%	60	20	21 или 19	40		8	22	8
	2	1-5			70	20		55		7	22	7
	3	0-5 0-9 0-10			93	20		70		10	22	8
	4	1-5 0-6			96	20		70		13	22	8
	5	0-5 1-5 0,1-1 2-10 0,5-14 4-25			106	20		80		13	22	8
	6	1-5 0,5-10 2-10			108	20		70		25	22	8
	7	0-5 1-5 2-10 0,5-14			115,5	20		90		13	22	8

масса ротаметра - 0,1 кг

Схема ротаметров серии LZM-6T O2 панельного типа

[~DETAIL_TEXT] =>

Спецификация ротаметров

Модель	Номер	Диапазон измерений (л/мин)	Подсоединение	Точность	Размеры (мм)
Модель	Номер	Диапазон измерений (л/мин)	Подсоединение	Точность	A	B	C	D	E	F	G	H
LZM-6Т O₂	1	1-3	Штуцер под шланг Нар. диаметр штуцера - 8 мм и Нар. резьба 1/8"	± 5%	60	20	21 или 19	40		8	22	8
	2	1-5			70	20		55		7	22	7
	3	0-5 0-9 0-10			93	20		70		10	22	8
	4	1-5 0-6			96	20		70		13	22	8
	5	0-5 1-5 0,1-1 2-10 0,5-14 4-25			106	20		80		13	22	8
	6	1-5 0,5-10 2-10			108	20		70		25	22	8
	7	0-5 1-5 2-10 0,5-14			115,5	20		90		13	22	8

масса ротаметра - 0,1 кг

Схема ротаметров серии LZM-6T O2 панельного типа

Стеклянные ротаметры серии LZB-VA/SA/FA10, VA/SA/FA20 предназначены для контроля расхода воды или воздуха. Ротаметры отличаются повышенной точностьюконтроля - 1,5%, а также возможностью работы при высоких температурах - до 120°С. Ротаметры могут комплектоваться резьбовым фитингом, штуцером или фланцевым подсоединением. Фитинги и другие детали, котактирующие с измеряемой средой выполнены из нержавеющей стали, трубка ротаметра - стеклянная. Для облегчения считывания показаний задний фон имеет белый цвет.

Спецификация ротаметров

Модель	DN (Мт)	Диапазон измерений		Точность (%)	Рабочая температура	Рабочее давление
Модель	DN (Мт)	Вода (л/ч), при 20°С	Воздух (м³/ч), при 101325 Па 20°С	Точность (%)	Рабочая температура	Рабочее давление
VА10-15F SA10-15F FA10-15F	15	4 ~ 40 6,3 ~ 63 10 ~ 100 16 ~ 160 20 ~ 200 30 ~ 300 40 ~ 400 63 ~ 630 75 ~ 750	0.12 ~ 1,2 0,2 ~ 2 0.3 ~ 3 0.4 ~ 4 0.6 ~ 6 0,9 ~ 9 1.2 ~ 12 2 ~ 20	1,5	-20° ~ +120°С	< 1.0 Mpa
VА10-25F SA10-25F FA10-25F	25	100 ~ 1000 160 ~ 1600 200 ~ 2000 300 ~ 3000	3 ~ 30 4 ~ 40 5 ~ 50 6 ~ 60			< 1.0 Mpa
VА10-40F SA10-40F FA10-40F	40	400 ~ 4000 500 ~ 5000	9 ~ 90 12 ~ 120			< 0.9Mpa
VА10-50F SA10-50F FA10-50F	50	630 ~ 6300 800 ~ 8000 1000 ~ 10000 1500 ~ 15000	16 ~ 160 20 ~ 200 30 ~ 300			< 0.7Mpa
FA100-65F	65	3-30 м3/ч				< 0.6 Mpa

Наличие на складе ротаметров уточняйте у менеджеров

Примечание:

VA: резьбовое подсоединение
SA: подсоединение штуцер (ёлочка) под шланг
FA: фланцевое подсоединение

Геометрические размеры ротаметров серии LZB-VA/SA/FA10

DN (мм)	Размер окна	VА10 трубная резьба				SA10 штуцер				FA10 фланец
DN (мм)	Размер окна	L1	C	Трубная резьба	Вес (кг)	L2	C	D	Вес (кг)	L3	C	D	E	Вес (кг)
15	26x230	408	53	G ½"	1,2	400	13.5	44	1,5	310	65	95	4-14	1,5
25	26x230	414	75	G 1 "	1,5	450	27	65	2		85	115	4-14	2
40	40x230	428	92	G 1 ½"	2		44	80	3		110	145	4-18	3
50	50x230	431	116	G 2 "	3,5		53	103	5		125	160	4-18	5

Материалы компонентов, используемые при производстве ротаметров серии LZB-VA/SA/FA10

1. Материал кожуха: железо А3.
2. Фитинги, поплавок, направляющая – сталь нержавеющая SS-304.
3. Уплотнительное кольцо - резина

[~DETAIL_TEXT] =>

Спецификация ротаметров

Модель	DN (Мт)	Диапазон измерений		Точность (%)	Рабочая температура	Рабочее давление
Модель	DN (Мт)	Вода (л/ч), при 20°С	Воздух (м³/ч), при 101325 Па 20°С	Точность (%)	Рабочая температура	Рабочее давление
VА10-15F SA10-15F FA10-15F	15	4 ~ 40 6,3 ~ 63 10 ~ 100 16 ~ 160 20 ~ 200 30 ~ 300 40 ~ 400 63 ~ 630 75 ~ 750	0.12 ~ 1,2 0,2 ~ 2 0.3 ~ 3 0.4 ~ 4 0.6 ~ 6 0,9 ~ 9 1.2 ~ 12 2 ~ 20	1,5	-20° ~ +120°С	< 1.0 Mpa
VА10-25F SA10-25F FA10-25F	25	100 ~ 1000 160 ~ 1600 200 ~ 2000 300 ~ 3000	3 ~ 30 4 ~ 40 5 ~ 50 6 ~ 60			< 1.0 Mpa
VА10-40F SA10-40F FA10-40F	40	400 ~ 4000 500 ~ 5000	9 ~ 90 12 ~ 120			< 0.9Mpa
VА10-50F SA10-50F FA10-50F	50	630 ~ 6300 800 ~ 8000 1000 ~ 10000 1500 ~ 15000	16 ~ 160 20 ~ 200 30 ~ 300			< 0.7Mpa
FA100-65F	65	3-30 м3/ч				< 0.6 Mpa

Наличие на складе ротаметров уточняйте у менеджеров

Примечание:

VA: резьбовое подсоединение
SA: подсоединение штуцер (ёлочка) под шланг
FA: фланцевое подсоединение

Геометрические размеры ротаметров серии LZB-VA/SA/FA10

DN (мм)	Размер окна	VА10 трубная резьба				SA10 штуцер				FA10 фланец
DN (мм)	Размер окна	L1	C	Трубная резьба	Вес (кг)	L2	C	D	Вес (кг)	L3	C	D	E	Вес (кг)
15	26x230	408	53	G ½"	1,2	400	13.5	44	1,5	310	65	95	4-14	1,5
25	26x230	414	75	G 1 "	1,5	450	27	65	2		85	115	4-14	2
40	40x230	428	92	G 1 ½"	2		44	80	3		110	145	4-18	3
50	50x230	431	116	G 2 "	3,5		53	103	5		125	160	4-18	5

Материалы компонентов, используемые при производстве ротаметров серии LZB-VA/SA/FA10

1. Материал кожуха: железо А3.
2. Фитинги, поплавок, направляющая – сталь нержавеющая SS-304.
3. Уплотнительное кольцо - резина

Данный вид ротаметров предназначен для контроля расхода жидкостей и газов в широком диапазоне производительностей. Конструктивной особенностью этого типа является наличие регулировочного вентиля, позволяющего оператору плавно изменять расход воздуха непосредственно на измерительном приборе.

Так как нет необходимости в установке дополнительного регулировочного вентиля в систему, то использование данного ротаметра приведет к экономии ваших средств.

Спецификация ротаметров

Модель	Диапазон измерений			Подсоединение	Точность контроля	Максимальное рабочее давление, МПа	Максимальная рабочая температура, град.С
Модель	галл/мин (вода)	л/мин (вода)	м3/ч (воздух)	Подсоединение	Точность контроля	Максимальное рабочее давление, МПа	Максимальная рабочая температура, град.С
LZM-15ZAT		15-150 л/ч	0.1-1 0,16-1,6	наружная G 1/2" и внутренняя G 1/4" (на ротаметрах есть обе резьбы)	± 4%	1,0	60,0
LZM-15ZT		10-100 л/ч	0.1-1
		16-160 л/ч	0.16-1.2
		25-250 л/ч	0,16-1,6
	0.1-1	0.5-4	0.3-3
	0.2-2	1-7	0.4-4
	0.3-3	1-11	0.6-6
	0.5-5	2-18	1-10
			1.6-16
			2.5-25
			4-40
LZM-20T			6-60	наружная G 3/4"
LZM-20T			16-80	наружная G 3/4"
LZM-25ZT	2-10	5-35	20-100 40-160 50-250	наружная G 1 "
	4-14	15-50
	6-20	20-70
	10-35	30-130
	10-40	30-150
	15-45	50-170

Наличие на складе ротаметров уточняйте у менеджеров

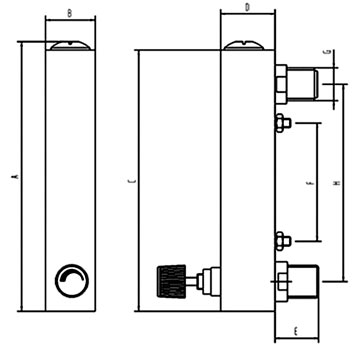

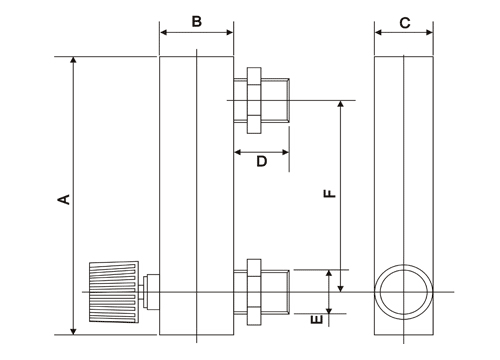

Геометрические размеры ротаметров серии LZM-ZT

Модель	Размеры (мм)
Модель	A	B	C	D	E	F	G	H
LZM-15ZАT	157	32	150	35	25	60	25	110
LZM-15ZT	175	32	168	35	25	76	25	127
LZM-20T	233	39	220	44	42	100	37	165
LZM-25ZT	234	45	226	46	33	100	37	160

Материалы компонетов ротаметров

Корпус - полиакриловый пластик (оргстекло)
Фитинги - ABS пластик
Поплавок SS-304
Уплотнительное кольцо - силикон
Игольчатый вентиль - хромированная латунь

Считывание показаний ротаметра

При эксплуатации ротаметров очень важно правильно считывать показания приборов. Так как в зависимости от диапазона измерений поплавок прибора имеет разную форму. Форма поплавка разрабатывалась индивидуально для каждого типоразмера с учетом гидравлического сопротивления, расширения корпуса ротаметра, различных сил, действующих на поплавок и т.д.

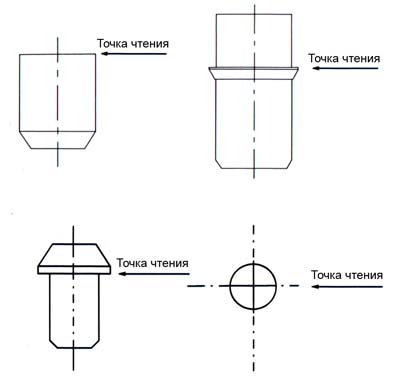

На рисунке представлены основные типы поплавков

цилиндрический с коническим низом:
цилиндрический с коническим низом и юбкой;
грибовидного типа;
сферический

Стрелка на рисунке указывает, что это точка поплавка при совмещении с риской корпуса ротаметра даст пользователю текущее показание расхода жидкости или газа.

Вы можете считывать показания согласно представленным ниже рисункам.

[~DETAIL_TEXT] =>

Спецификация ротаметров

Модель	Диапазон измерений			Подсоединение	Точность контроля	Максимальное рабочее давление, МПа	Максимальная рабочая температура, град.С
Модель	галл/мин (вода)	л/мин (вода)	м3/ч (воздух)	Подсоединение	Точность контроля	Максимальное рабочее давление, МПа	Максимальная рабочая температура, град.С
LZM-15ZAT		15-150 л/ч	0.1-1 0,16-1,6	наружная G 1/2" и внутренняя G 1/4" (на ротаметрах есть обе резьбы)	± 4%	1,0	60,0
LZM-15ZT		10-100 л/ч	0.1-1
		16-160 л/ч	0.16-1.2
		25-250 л/ч	0,16-1,6
	0.1-1	0.5-4	0.3-3
	0.2-2	1-7	0.4-4
	0.3-3	1-11	0.6-6
	0.5-5	2-18	1-10
			1.6-16
			2.5-25
			4-40
LZM-20T			6-60	наружная G 3/4"
LZM-20T			16-80	наружная G 3/4"
LZM-25ZT	2-10	5-35	20-100 40-160 50-250	наружная G 1 "
	4-14	15-50
	6-20	20-70
	10-35	30-130
	10-40	30-150
	15-45	50-170

Наличие на складе ротаметров уточняйте у менеджеров

Геометрические размеры ротаметров серии LZM-ZT

Модель	Размеры (мм)
Модель	A	B	C	D	E	F	G	H
LZM-15ZАT	157	32	150	35	25	60	25	110
LZM-15ZT	175	32	168	35	25	76	25	127
LZM-20T	233	39	220	44	42	100	37	165
LZM-25ZT	234	45	226	46	33	100	37	160

Материалы компонетов ротаметров

Корпус - полиакриловый пластик (оргстекло)
Фитинги - ABS пластик
Поплавок SS-304
Уплотнительное кольцо - силикон
Игольчатый вентиль - хромированная латунь

Считывание показаний ротаметра

На рисунке представлены основные типы поплавков

цилиндрический с коническим низом:
цилиндрический с коническим низом и юбкой;
грибовидного типа;
сферический

Вы можете считывать показания согласно представленным ниже рисункам.

Спецификация ротаметров

Модель	Диапазон измерений		Подсоединение	Точность
Модель	мл/мин (вода)	л / мин (воздух)	Подсоединение	Точность
LZM-4Т		0,05-0,5	Быстроразъемное под трубку D=6 мм	± 4%
	6-60	0.1-1
	8-80	0.2-2
	30-120	0.25-2.5
	40-400	1-4
		1-10
		1-12
LZM-6Т		0.1-0.8	М18x1,5 - наружная и 1/4" BSP внутренняя Примечание: фитинги ротаметоров имеют обе резьбы
	25-250	0,1-1
	100-500	0.1-1.5
	100-600	0.2-2
	200-800	0.3-3
	100-1000	0.4-4
		0.5-8
		1-5
		1-12
		2-10
		2-20
		3-15
		3-30
		10-60
		10-70
LZM-8Т	2,5-25 л/ч	0.2-2 м³/ ч
	5-45 л/ч
	6-60 л/ч

Наличие на складе ротаметров уточняйте у менеджеров

Геометрические размеры ротаметров серии LZM-4T, 6T, 8Т панельного типа

Рис.1 схема ротаметра LZM-6T

Модель	Размеры (мм)
Модель	A	B	C	D	E	F
LZM-4Т	94	27	21	14	14	70
LZM-6Т	102	30	25	20	M18x1,5	77
LZM-8Т	110	25	25	20	M18x1,5	80

Материалы компонентов ротаметров

Клапан

Фитинги

Поплавок

Уплотнительное кольцо

Латунь хромированная

Сталь нержавеющая

Агат

Силиконовое

Данный вид ротаметров предназначен для контроля расхода воздуха в широком диапазоне производительностей. Конструктивной особенностью этого типа является наличие регулировочного вентиля, позволяющего оператору плавно изменять расход воздуха непосредственно на измерительном приборе.

Считывание показаний ротаметра

На рисунке представлены основные типы поплавков

цилиндрический с коническим низом:
цилиндрический с коническим низом и юбкой;
грибовидного типа;
сферический

Вы можете считывать показания согласно представленным ниже рисункам.

[~DETAIL_TEXT] =>

Спецификация ротаметров

Модель	Диапазон измерений		Подсоединение	Точность
Модель	мл/мин (вода)	л / мин (воздух)	Подсоединение	Точность
LZM-4Т		0,05-0,5	Быстроразъемное под трубку D=6 мм	± 4%
	6-60	0.1-1
	8-80	0.2-2
	30-120	0.25-2.5
	40-400	1-4
		1-10
		1-12
LZM-6Т		0.1-0.8	М18x1,5 - наружная и 1/4" BSP внутренняя Примечание: фитинги ротаметоров имеют обе резьбы
	25-250	0,1-1
	100-500	0.1-1.5
	100-600	0.2-2
	200-800	0.3-3
	100-1000	0.4-4
		0.5-8
		1-5
		1-12
		2-10
		2-20
		3-15
		3-30
		10-60
		10-70
LZM-8Т	2,5-25 л/ч	0.2-2 м³/ ч
	5-45 л/ч
	6-60 л/ч

Наличие на складе ротаметров уточняйте у менеджеров

Геометрические размеры ротаметров серии LZM-4T, 6T, 8Т панельного типа

Рис.1 схема ротаметра LZM-6T

Модель	Размеры (мм)
Модель	A	B	C	D	E	F
LZM-4Т	94	27	21	14	14	70
LZM-6Т	102	30	25	20	M18x1,5	77
LZM-8Т	110	25	25	20	M18x1,5	80

Материалы компонентов ротаметров

Клапан

Фитинги

Поплавок

Уплотнительное кольцо

Латунь хромированная

Сталь нержавеющая

Агат

Силиконовое

Считывание показаний ротаметра

На рисунке представлены основные типы поплавков

цилиндрический с коническим низом:
цилиндрический с коническим низом и юбкой;
грибовидного типа;
сферический

Вы можете считывать показания согласно представленным ниже рисункам.

Спецификация ротаметров

Модель		LZB-3	LZB-4	LZB-6	LZB-10
Номинальный диаметр (мм)		3	4	6	10
Диапазон измерений	Жидкость	2.5-25 мл/мин	1-10 л/ч	1-10 л/ч	6-60 л/ч
		4-40 мл/мин	1.6-16 л/ч	100-800 мл/мин	10-100 л/ч
		6-60 мл/мин	1.6-16 л/ч	2,5-25 л/ч	10-100 л/ч
		10-80 мл/мин	2.5-25 л/ч	4-40 л/ч	16-160 л/ч
		10-100 мл/мин	3,6-36 л/ч	6-60 л/ч	25-250 л/ч
	Воздух	0,03-0,3 л/мин	0,2-2,5 л/мин	0,04-0,4 м³/ч	0,1-1 м³/ч
		0.06-0.6 л/мин			0,16-1,6 м³/ч
		0,1-1 л/мин	0,016-0,16 м³/ч	0,06-0,6 м³/ч	0,25-2,5 м³/ч
		0.15-1.5 л/мин	0,025-0,25 м³/ч	1-10 л/мин	5-50 л/мин
		0.15-1.5 л/мин	0,025-0,25 м³/ч	1-10 л/мин	10-100 л/мин
		0-100 л/ч	0,04-0,4 м³/ч	0,1-1 м³/ч	0,5-5 л/мин
					0,6-6 м³/ч
					0,6-7 м³/ч
Точность (%)		4; 6	2,5; 4	2,5	2,5
Рабочее давление (МПа)		< 0,6	< 1	< 1	< 1

Наличие на складе ротаметров уточняйте у менеджеров

Схема ротаметров серии LZB-3 4 6 10

Модель	A	B	C	D	E	F
LZB-3		116	136	8	26x25
LZB-4	178	204	234	9	39.5x34	2-M6
LZB-6	178	204	234	9	39.5x34	2-M6
LZB-10	178	208	238	12	39.5x34	2-M6

[~DETAIL_TEXT] =>

Спецификация ротаметров

Модель		LZB-3	LZB-4	LZB-6	LZB-10
Номинальный диаметр (мм)		3	4	6	10
Диапазон измерений	Жидкость	2.5-25 мл/мин	1-10 л/ч	1-10 л/ч	6-60 л/ч
		4-40 мл/мин	1.6-16 л/ч	100-800 мл/мин	10-100 л/ч
		6-60 мл/мин	1.6-16 л/ч	2,5-25 л/ч	10-100 л/ч
		10-80 мл/мин	2.5-25 л/ч	4-40 л/ч	16-160 л/ч
		10-100 мл/мин	3,6-36 л/ч	6-60 л/ч	25-250 л/ч
	Воздух	0,03-0,3 л/мин	0,2-2,5 л/мин	0,04-0,4 м³/ч	0,1-1 м³/ч
		0.06-0.6 л/мин			0,16-1,6 м³/ч
		0,1-1 л/мин	0,016-0,16 м³/ч	0,06-0,6 м³/ч	0,25-2,5 м³/ч
		0.15-1.5 л/мин	0,025-0,25 м³/ч	1-10 л/мин	5-50 л/мин
		0.15-1.5 л/мин	0,025-0,25 м³/ч	1-10 л/мин	10-100 л/мин
		0-100 л/ч	0,04-0,4 м³/ч	0,1-1 м³/ч	0,5-5 л/мин
					0,6-6 м³/ч
					0,6-7 м³/ч
Точность (%)		4; 6	2,5; 4	2,5	2,5
Рабочее давление (МПа)		< 0,6	< 1	< 1	< 1

Наличие на складе ротаметров уточняйте у менеджеров

Схема ротаметров серии LZB-3 4 6 10

Модель	A	B	C	D	E	F
LZB-3		116	136	8	26x25
LZB-4	178	204	234	9	39.5x34	2-M6
LZB-6	178	204	234	9	39.5x34	2-M6
LZB-10	178	208	238	12	39.5x34	2-M6

Пластиковые ротаметры типа трубка LZS-E выполнены из ударопрочного пластика и представляют собой основной продукт компании. Ротаметры этой серии имеют улучшенный дизайн, матовая тыльная сторона улучшает чтение показаний. Основные компоненты ротаметра: поликарбонат (ПК), акрилонитрилстерен (SAN), ударопрочный полистирол, ABS пластик. Поплавок сделан из ударопрочного полистирола. Доступны фитинги на клеевое соединение (LZS-EP), с внутренней (LZS-EF) и наружной резьбой (LZS-EM), под приварку (LZS-EPP). Доступны модели с концевыми выключателями. Производство - ООО "Мера", Россия

Спецификация ротаметров

DN	Модель	Диапазон измерений		Точность	Характеристика измеряемой среды
DN	Модель	LZS-E короткая трубка	LZS-EС длинная трубка	Точность	Температура, °С	Давление, МПа
15	LZS-15EР (клеевое соединение) LZS-15EF (внутренняя резьба 1/2") LZS-15EРP (под приварку PPR трубы D25) LZS-15EРС (клеевое соединение DN20) LZS-15EFС (внутренняя резьба 1/2")	5-50 л/ч		± 4%	0-60	<= 0,6
		10-100 л/ч	10-100 л/ч*
		16-160 л/ч	16-160 л/ч*
		25-250 л/ч	25-250 л/ч*
		40-400 л/ч	40-400 л/ч*
		60-600 л/ч	60-600 л/ч*
25	LZS-25EР (клеевое соединение) LZS-25EF (внутренняя резьба 3/4") LZS-25EРP (под приварку PPR трубы D32) LZS-25EРС (клеевое соединение DN32) LZS-25EFС (внутрення резьба 3/4")	100-1000 л/ч	100-1000 л/ч*
		140-1400 л/ч
		160-1600 л/ч	160-1600 л/ч*
		200-2500 л/ч	200-2500 л/ч
32	LZS-32EР (клеевое соединение) LZS-32EМ (наружная резьба 1") LZS-32EF (внутренняя резьба 1") LZS-32EРP (под приварку PPR трубы D40)	0,3-3 м3/ч* 0,4-4 м3/ч* 0,6-6 м3/ч *
50	LZS-50EР (клеевое соединение) LZS-50EM (наружная резьба 2") LZS-50ES (фланец)	0,4-4 м3/ч* 0,6-6 м3/ч* 1 -10 м3/ч* 1,3 -13 м3/ч 1,6-16 м3/ч

Наличие на складе ротаметров уточняйте у менеджеров

* доступны с концевыми выключателями

Геометрические размеры ротаметров серии LZS-E

Модель	L	D	Клеевое соединение			Наружная резьба		Внутренняя резьба		Сварка PPR
Модель	L	D	L1	B1	B2	L2	M	L3	E	L1	D	B1
LZS-15E	173	51	223	20	26	-	-	219	G1/2”	220	45	24
LZS-25E	172	59	232	32	39	-	-	227	G3/4”	221	51	31
LZS-32E	225	74	290	40	49	320	G1”	285	G1”	280	74	39
LZS-50E	290	98	375	63	73	376	G2”	-	-

Модель	Размеры (мм)
Модель	L	D1	D2	D3
LZS-15EC	280	20	26	45
LZS-25EC	380	32	39	68

Модель	фланец (мм)
Модель	L4	D1	D2	D3
LZS-50ES	434	18	125	165

Устройство ротаметров LZS-EP	Устройство ротаметров LZS-EC	Устройство ротаметров LZS-50ES
1 Фитинг 2 Уплотнительное кольцо 3 Гайка накидная 4 Направляющий стержень 5 Корпус 6 Поплавок 7 Ограничитель	1 Фитинг 2 Гайка накидная 3 Уплотнительное кольцо 4 Ограничитель 5 Шкала 6 Корпус 7 Поплавок	1 Фланец 2 Уплотнительное кольцо 3 Корпус 4 Шакала 5 Направляющий стержень 6 Поплавок

Материалы компонентов ротаметров серии LZS-E, EC

Фитинги – пластик ABS*, PPR
Прижимная гайка – пластик ABS*, латунь
Ограничитель хода поплавка – пластик ABS*
Поплавок – ударопрочный полистирол*, AISI-304
Корпус – акрилонитрилстерен (SAN)*, поликарбонат (PC)
Уплотнительное кольцо - Фторкаучуковая резина*
Направляющая - AISI-304*, AISI-316

* - стандартное исполнение

Сокращения размерностей, упоминаемые в тексте:

GPM – галлонов в минуту
LPH – литров в час
LPM – литров в минуту
GPH – галлонов в час
m3/h – м3 в час

Технические характеристики концевых выключателей (выключатели доступны для диапазонов, отмеченных *)

Герконовые выключатели нормально открытые. При нахождении поплавка с магнитом вблизи выключателя - контакт выключателя замыкается.
номинальное напряжение, макс. DC24/AC24 В
номинальная сила тока, макс. 0,3 А
постоянный ток при открытии или закрытии выключателей, макс 0,3А
мощность прерывания <10 W
сопротивление изоляции >10⁹ Ом
перемещение (позиция вкл./выкл.) <4 мм
степень защиты – IP55

Монтаж ротаметров серии LZS–E на трубопроводе

Выбор места установки ротаметра

При выборе места установки ротаметров LZS-E следует руководствоваться следующими правилами:

• В месте установки ротаметров должна отсутствовать сильная вибрация и высокие температуры.
• Ротаметры должны устанавливаться строго вертикально (±5°) для соблюдения точности измерений.
• Ротаметры не должны устанавливаться в месте напряжения трубопровода и они не должны являться опорой трубопровода.
• Избегайте установки ротаметров в местах с возможной пульсацией потока и возникновения гидроударов, которые могут привести к поломке ротаметра.
• Не рекомендуется устанавливать ротаметры на магистрали, управляемые магнитными, соленоидными, шаровыми или другими быстрооткрывающимися задвижками и клапанами.
• Ротаметры должны быть защищены от прямых солнечных лучей.
• Ротаметры следует устанавливать в легкодоступных местах, удобных для считывания данных оператором.
• Минимальная длина прямолинейных участков перед ротаметром и после него должна составлять не менее пяти диаметров условного прохода.
Подготовка ротаметров к установке
• проверить комплектность ротаметра и целостность пластикового корпуса;
• проверить свободное перемещение поплавка внутри корпуса ротаметра;
• промыть трубопроводы перед установкой прибора;
• вынуть из ротаметра защитную проволоку (при наличии) или другие материалы, предназначенные для предупреждения повреждения ротаметра при его транспортировке

Монтаж ротаметров на трубопровод

Для монтажа модели LZS-EF необходимо проделать следующие операции:

• прикрутить ротаметр на нижний фитинг трубопровода таким образом, чтобы шкала прибора была перед оператором;
• прикрутить верхний фитинг на ротаметр
Для монтажа модели LZS-EР необходимо проделать следующие операции:
• Посадите на клей ротаметр, напрямую вставив его в трубопровод из пластика НПВХ, ПВХ или ABS.
Внимание! Необходимо использовать клеи, специально предназначенные для склеивания НПВХ, ПВХ или ABS пластика.
Внимание! Необходимо строго выполнять инструкцию производителя клея по выполнению клеевых работ.
• При обнаружении протечки, затяните верхнюю или нижнюю крышки. Если это не помогло, замените уплотняющее кольцо.
• Чтение показаний производите по наибольшему диаметру поплавка.
Внимание: при первоначальном пуске открывайте клапан подачи медленно до полного его открывания. Затем уменьшайте расход до необходимой величины.

[~DETAIL_TEXT] =>

Спецификация ротаметров

DN	Модель	Диапазон измерений		Точность	Характеристика измеряемой среды
DN	Модель	LZS-E короткая трубка	LZS-EС длинная трубка	Точность	Температура, °С	Давление, МПа
15	LZS-15EР (клеевое соединение) LZS-15EF (внутренняя резьба 1/2") LZS-15EРP (под приварку PPR трубы D25) LZS-15EРС (клеевое соединение DN20) LZS-15EFС (внутренняя резьба 1/2")	5-50 л/ч		± 4%	0-60	<= 0,6
		10-100 л/ч	10-100 л/ч*
		16-160 л/ч	16-160 л/ч*
		25-250 л/ч	25-250 л/ч*
		40-400 л/ч	40-400 л/ч*
		60-600 л/ч	60-600 л/ч*
25	LZS-25EР (клеевое соединение) LZS-25EF (внутренняя резьба 3/4") LZS-25EРP (под приварку PPR трубы D32) LZS-25EРС (клеевое соединение DN32) LZS-25EFС (внутрення резьба 3/4")	100-1000 л/ч	100-1000 л/ч*
		140-1400 л/ч
		160-1600 л/ч	160-1600 л/ч*
		200-2500 л/ч	200-2500 л/ч
32	LZS-32EР (клеевое соединение) LZS-32EМ (наружная резьба 1") LZS-32EF (внутренняя резьба 1") LZS-32EРP (под приварку PPR трубы D40)	0,3-3 м3/ч* 0,4-4 м3/ч* 0,6-6 м3/ч *
50	LZS-50EР (клеевое соединение) LZS-50EM (наружная резьба 2") LZS-50ES (фланец)	0,4-4 м3/ч* 0,6-6 м3/ч* 1 -10 м3/ч* 1,3 -13 м3/ч 1,6-16 м3/ч

Наличие на складе ротаметров уточняйте у менеджеров

* доступны с концевыми выключателями

Геометрические размеры ротаметров серии LZS-E

Модель	L	D	Клеевое соединение			Наружная резьба		Внутренняя резьба		Сварка PPR
Модель	L	D	L1	B1	B2	L2	M	L3	E	L1	D	B1
LZS-15E	173	51	223	20	26	-	-	219	G1/2”	220	45	24
LZS-25E	172	59	232	32	39	-	-	227	G3/4”	221	51	31
LZS-32E	225	74	290	40	49	320	G1”	285	G1”	280	74	39
LZS-50E	290	98	375	63	73	376	G2”	-	-

Модель	Размеры (мм)
Модель	L	D1	D2	D3
LZS-15EC	280	20	26	45
LZS-25EC	380	32	39	68

Модель	фланец (мм)
Модель	L4	D1	D2	D3
LZS-50ES	434	18	125	165

Устройство ротаметров LZS-EP	Устройство ротаметров LZS-EC	Устройство ротаметров LZS-50ES
1 Фитинг 2 Уплотнительное кольцо 3 Гайка накидная 4 Направляющий стержень 5 Корпус 6 Поплавок 7 Ограничитель	1 Фитинг 2 Гайка накидная 3 Уплотнительное кольцо 4 Ограничитель 5 Шкала 6 Корпус 7 Поплавок	1 Фланец 2 Уплотнительное кольцо 3 Корпус 4 Шакала 5 Направляющий стержень 6 Поплавок

Материалы компонентов ротаметров серии LZS-E, EC

Фитинги – пластик ABS*, PPR
Прижимная гайка – пластик ABS*, латунь
Ограничитель хода поплавка – пластик ABS*
Поплавок – ударопрочный полистирол*, AISI-304
Корпус – акрилонитрилстерен (SAN)*, поликарбонат (PC)
Уплотнительное кольцо - Фторкаучуковая резина*
Направляющая - AISI-304*, AISI-316

* - стандартное исполнение

Сокращения размерностей, упоминаемые в тексте:

GPM – галлонов в минуту
LPH – литров в час
LPM – литров в минуту
GPH – галлонов в час
m3/h – м3 в час

Технические характеристики концевых выключателей (выключатели доступны для диапазонов, отмеченных *)

Герконовые выключатели нормально открытые. При нахождении поплавка с магнитом вблизи выключателя - контакт выключателя замыкается.
номинальное напряжение, макс. DC24/AC24 В
номинальная сила тока, макс. 0,3 А
постоянный ток при открытии или закрытии выключателей, макс 0,3А
мощность прерывания <10 W
сопротивление изоляции >10⁹ Ом
перемещение (позиция вкл./выкл.) <4 мм
степень защиты – IP55

Монтаж ротаметров серии LZS–E на трубопроводе

Выбор места установки ротаметра

При выборе места установки ротаметров LZS-E следует руководствоваться следующими правилами:

• В месте установки ротаметров должна отсутствовать сильная вибрация и высокие температуры.
• Ротаметры должны устанавливаться строго вертикально (±5°) для соблюдения точности измерений.
• Ротаметры не должны устанавливаться в месте напряжения трубопровода и они не должны являться опорой трубопровода.
• Избегайте установки ротаметров в местах с возможной пульсацией потока и возникновения гидроударов, которые могут привести к поломке ротаметра.
• Не рекомендуется устанавливать ротаметры на магистрали, управляемые магнитными, соленоидными, шаровыми или другими быстрооткрывающимися задвижками и клапанами.
• Ротаметры должны быть защищены от прямых солнечных лучей.
• Ротаметры следует устанавливать в легкодоступных местах, удобных для считывания данных оператором.
• Минимальная длина прямолинейных участков перед ротаметром и после него должна составлять не менее пяти диаметров условного прохода.
Подготовка ротаметров к установке
• проверить комплектность ротаметра и целостность пластикового корпуса;
• проверить свободное перемещение поплавка внутри корпуса ротаметра;
• промыть трубопроводы перед установкой прибора;
• вынуть из ротаметра защитную проволоку (при наличии) или другие материалы, предназначенные для предупреждения повреждения ротаметра при его транспортировке

Монтаж ротаметров на трубопровод

Для монтажа модели LZS-EF необходимо проделать следующие операции:

• прикрутить ротаметр на нижний фитинг трубопровода таким образом, чтобы шкала прибора была перед оператором;
• прикрутить верхний фитинг на ротаметр
Для монтажа модели LZS-EР необходимо проделать следующие операции:
• Посадите на клей ротаметр, напрямую вставив его в трубопровод из пластика НПВХ, ПВХ или ABS.
Внимание! Необходимо использовать клеи, специально предназначенные для склеивания НПВХ, ПВХ или ABS пластика.
Внимание! Необходимо строго выполнять инструкцию производителя клея по выполнению клеевых работ.
• При обнаружении протечки, затяните верхнюю или нижнюю крышки. Если это не помогло, замените уплотняющее кольцо.
• Чтение показаний производите по наибольшему диаметру поплавка.
Внимание: при первоначальном пуске открывайте клапан подачи медленно до полного его открывания. Затем уменьшайте расход до необходимой величины.

Оформлен патент №ZL94208420.9

Спецификация ротаметров

DN	Модель	Диапазон измерений		Доступные подсоединение	Точность	Характеристика измеряемой среды		Масса, кг
DN	Модель	Длинная трубка "C"	Короткая трубка "D"	Доступные подсоединение	Точность	Температура, °С	Давление МПа	Масса, кг
25	LZS-25C LZS-25D	100-1000 л/ч 160-1600 л/ч 250-2500 л/ч	100-1000 л/ч 160-1600 л/ч 250-2500 л/ч	клеевое	± 4%	0-60	<= 0,6
32	LZS-32D		0.4-4 м³/ч 0.6-6 м³/ч	внутр. резьба 1" BSP клеевое
40	LZS-40C	0.4-4 м³/ч 0.6-6 м³/ч 1-10 м³/ч		клеевое
50	LZS-50C LZS-50D	0.4-4 м³/ч 0.6-6 м³/ч 1-10 м³/ч 1.6-16 м³/ч	1-10 м³/ч 1.6-16 м³/ч	внутр. резьба 1 1/2" BSP клеевое фланец
65	LZS-65D		2.5-16 м³/ч 5-25 м³/ч 8-40 м³/ч 12-60 м³/ч	внутр. резьба 2" BSP клеевое фланец
100	LZS-100D		14-90 м³/ч 18-120 м³/ч	фланец
125	LZS-125D		20-150 м³/ч 25-180 м³/ч	фланец
150	LZS-150D		14-90 м³/ч 18-120 м³/ч 20-150 м³/ч 25-180 м³/ч 25-200 м³/ч	фланец

LZS-C - длинная трубка, LZS-D - короткая трубка.

Наличие на складе ротаметров уточняйте у менеджеров

Сокращения размерностей, упоминаемые в тексте:

GPM – галлонов в минуту
LPH – литров в час
LPM – литров в минуту
GPH – галлонов в час
m3/h – м3 в час

Установка и работа

Перед использованием проверьте, соответствует ли диапазон измерений ротаметра предполагаемому расходу жидкости или газа, а так же не превышает ли рабочее давление и температура, допустимые для данного типа ротаметров значения.

Посадите на клей ротаметр, напрямую вставив его в трубопровод из пластика ПВХ или ABS.

Установите трубку вертикально, не допускается отклонение от вертикальной оси более чем на 5 град.

При обнаружении протечки, затяните верхнюю или нижнюю крышки. Если это не помогло, замените уплотняющее кольцо.

Чтение показаний производите по наибольшему диаметру поплавка.

Материалы компонентов ротаметров серии LZS

Фитинги – пластик ABS
Завинчивающаяся крышка – пластик ABS
Фиксатор – пластик ABS
Поплавок – пластик ABS
Корпус – пластик AS (Acrylonitrile Styrene)
Уплотнительное кольцо - резина

Измерение агрессивных сред

Зачастую в промышленности требуется контролировать расход агрессивных сред, таких как щелочи, кислоты, солевые растворы. Компания ZYIA предлагает для этих целей серию ротаметров из прочного, коррозионно-устойчивого пластика LZS.

Стойкость ротаметров серии LZS к различным агрессивным средам вы можете посмотреть в таблице.

Химический агент	Молекулярная формула	Концентрация, %	Рабочая температура
Химический агент	Молекулярная формула	Концентрация, %	20 °С	50 °С
Дисциллированная вода	H2O		С	С
Морская вода			С	С
Соляная кислота	HCl	0-10	С	С
Соляная кислота	HCl	10-30	С	Н
Серная кислота	H2SO4	<30	С	С
Уксусная кислота	CH3COOH	0-10	С	С
Уксусная кислота	CH3COOH	10-20	УС	УС
Хромовая кислота		0-10	УС	Н
Плавиковая кислота	HF	0-10	С	УС
Плавиковая кислота	HF	10-20	С	Н
Гидроксид натрия	NaOH		С	С
Гидроксид калия	KOH		С	С
Хлорид натрия	NaCl		С	С
Карбонат натрия	Na2CO3		С	С
Минеральное масло	HOCH4CH2OH		С	С
Гликоль			С	С
Спирт			С	С
Животные и растительные масла	C6H12O6H2O		С	С
Декстроза			С	С
Сироп			С	С

Примечание:

С - стоек
УС - условно стоек
Н - нестоек

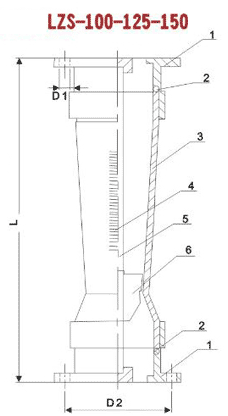

Геометрические размеры ротаметров серии LZS

Модель	Размеры (мм)
	Длинная трубка "C"				Короткая трубка "D"
	L	D1	D2	D3	L	D1	D2	D3
LZS-15	280	20	26	45	202	20	26	45
LZS-25	380	32	39	68	226	32	39	60
LZS-32					288	40	49,5	74
LZS-40	430	50	63	88
LZS-50	430	63	73	98	341	63	73	98
LZS-65					430	75	88	122
LZS-100	550	17	175		510	18	180
LZS-125	550	17	205		510	18	210
LZS-150	560	21	240		510	22	240

Считывание показаний ротаметра

На рисунке представлены основные типы поплавков

цилиндрический с коническим низом:
цилиндрический с коническим низом и юбкой;
грибовидного типа;
сферический

Вы можете считывать показания согласно представленным ниже рисункам.

[~DETAIL_TEXT] =>

Оформлен патент №ZL94208420.9

Спецификация ротаметров

DN	Модель	Диапазон измерений		Доступные подсоединение	Точность	Характеристика измеряемой среды		Масса, кг
DN	Модель	Длинная трубка "C"	Короткая трубка "D"	Доступные подсоединение	Точность	Температура, °С	Давление МПа	Масса, кг
25	LZS-25C LZS-25D	100-1000 л/ч 160-1600 л/ч 250-2500 л/ч	100-1000 л/ч 160-1600 л/ч 250-2500 л/ч	клеевое	± 4%	0-60	<= 0,6
32	LZS-32D		0.4-4 м³/ч 0.6-6 м³/ч	внутр. резьба 1" BSP клеевое
40	LZS-40C	0.4-4 м³/ч 0.6-6 м³/ч 1-10 м³/ч		клеевое
50	LZS-50C LZS-50D	0.4-4 м³/ч 0.6-6 м³/ч 1-10 м³/ч 1.6-16 м³/ч	1-10 м³/ч 1.6-16 м³/ч	внутр. резьба 1 1/2" BSP клеевое фланец
65	LZS-65D		2.5-16 м³/ч 5-25 м³/ч 8-40 м³/ч 12-60 м³/ч	внутр. резьба 2" BSP клеевое фланец
100	LZS-100D		14-90 м³/ч 18-120 м³/ч	фланец
125	LZS-125D		20-150 м³/ч 25-180 м³/ч	фланец
150	LZS-150D		14-90 м³/ч 18-120 м³/ч 20-150 м³/ч 25-180 м³/ч 25-200 м³/ч	фланец

LZS-C - длинная трубка, LZS-D - короткая трубка.

Наличие на складе ротаметров уточняйте у менеджеров

Сокращения размерностей, упоминаемые в тексте:

GPM – галлонов в минуту
LPH – литров в час
LPM – литров в минуту
GPH – галлонов в час
m3/h – м3 в час

Установка и работа

Посадите на клей ротаметр, напрямую вставив его в трубопровод из пластика ПВХ или ABS.

Установите трубку вертикально, не допускается отклонение от вертикальной оси более чем на 5 град.

Чтение показаний производите по наибольшему диаметру поплавка.

Материалы компонентов ротаметров серии LZS

Фитинги – пластик ABS
Завинчивающаяся крышка – пластик ABS
Фиксатор – пластик ABS
Поплавок – пластик ABS
Корпус – пластик AS (Acrylonitrile Styrene)
Уплотнительное кольцо - резина

Измерение агрессивных сред

Стойкость ротаметров серии LZS к различным агрессивным средам вы можете посмотреть в таблице.

Химический агент	Молекулярная формула	Концентрация, %	Рабочая температура
Химический агент	Молекулярная формула	Концентрация, %	20 °С	50 °С
Дисциллированная вода	H2O		С	С
Морская вода			С	С
Соляная кислота	HCl	0-10	С	С
Соляная кислота	HCl	10-30	С	Н
Серная кислота	H2SO4	<30	С	С
Уксусная кислота	CH3COOH	0-10	С	С
Уксусная кислота	CH3COOH	10-20	УС	УС
Хромовая кислота		0-10	УС	Н
Плавиковая кислота	HF	0-10	С	УС
Плавиковая кислота	HF	10-20	С	Н
Гидроксид натрия	NaOH		С	С
Гидроксид калия	KOH		С	С
Хлорид натрия	NaCl		С	С
Карбонат натрия	Na2CO3		С	С
Минеральное масло	HOCH4CH2OH		С	С
Гликоль			С	С
Спирт			С	С
Животные и растительные масла	C6H12O6H2O		С	С
Декстроза			С	С
Сироп			С	С

Примечание:

С - стоек
УС - условно стоек
Н - нестоек

Геометрические размеры ротаметров серии LZS

Модель	Размеры (мм)
	Длинная трубка "C"				Короткая трубка "D"
	L	D1	D2	D3	L	D1	D2	D3
LZS-15	280	20	26	45	202	20	26	45
LZS-25	380	32	39	68	226	32	39	60
LZS-32					288	40	49,5	74
LZS-40	430	50	63	88
LZS-50	430	63	73	98	341	63	73	98
LZS-65					430	75	88	122
LZS-100	550	17	175		510	18	180
LZS-125	550	17	205		510	18	210
LZS-150	560	21	240		510	22	240

Считывание показаний ротаметра

На рисунке представлены основные типы поплавков

цилиндрический с коническим низом:
цилиндрический с коническим низом и юбкой;
грибовидного типа;
сферический

Вы можете считывать показания согласно представленным ниже рисункам.

Существует две серии панельных ротаметров – LZM и LZM-Z. Серии ротаметров с регулирующими вентилями имеют название LZM-T и LZM-ZT. Диапазон измерений и подсоединительные размеры одинаковые для всех серий.

Спецификация ротаметров

Модель	Диапазон измерений			Аналог компании Ningbo Kio Flow Instruments Co., Ltd	Резьба	Точность	Давление, температура
Модель	GPM (Жидкость)	л/мин (Жидкость)	м3/ч (для справки)	Аналог компании Ningbo Kio Flow Instruments Co., Ltd	Резьба	Точность	Давление, температура
LZM-15Z	0.03-0.35	0.1-1.4	0.006-0.084	Z-3000	Наружная 1/2 "	+ 4%	1,0 МПа 60 °С
	0.05-0.5	0.2-1.8	0.012-0.11
	0.1-1	0.5-4	0.03-0.24
	0.15-1.5	0.6-6	0.036-0.36
	0.2-2	1-7	0.06-0.42	Z-3001
	0.3-3	1-11	0.06-0.66
	0.5-5	2-18	0.12-1.08	Z-3002
LZM-25Z	1-10	5-35	0.3-2.1	Z-3003	Наружная 1"
	2-14	10-50	0.6-3.0	Z-3004
	2-20	10-70	0.6-4.2	Z-3004
	5-35	10-130	0.6-7.8	Z-3006
	5-40	10-150	0.6-9.0
	5-45	10-170	0.6-10.2

Наличие на складе ротаметров уточняйте у менеджеров

Геометрические размеры ротаметров серии LZM-Z

Модель	Размеры (мм)
Модель	A	B	C	D	E	F	G	H
LZM-15Z	175	32	168	35	25	76	25	127
LZM-25Z	234	45	226	46	33	100	37	160

Материалы компонентов ротаметров

Корпус - полиакриловый пластик (оргстекло)
Фитинги - ABS пластик
Поплавок SS-304
Уплотнительное кольцо - силикон

[~DETAIL_TEXT] =>

Спецификация ротаметров

Модель	Диапазон измерений			Аналог компании Ningbo Kio Flow Instruments Co., Ltd	Резьба	Точность	Давление, температура
Модель	GPM (Жидкость)	л/мин (Жидкость)	м3/ч (для справки)	Аналог компании Ningbo Kio Flow Instruments Co., Ltd	Резьба	Точность	Давление, температура
LZM-15Z	0.03-0.35	0.1-1.4	0.006-0.084	Z-3000	Наружная 1/2 "	+ 4%	1,0 МПа 60 °С
	0.05-0.5	0.2-1.8	0.012-0.11
	0.1-1	0.5-4	0.03-0.24
	0.15-1.5	0.6-6	0.036-0.36
	0.2-2	1-7	0.06-0.42	Z-3001
	0.3-3	1-11	0.06-0.66
	0.5-5	2-18	0.12-1.08	Z-3002
LZM-25Z	1-10	5-35	0.3-2.1	Z-3003	Наружная 1"
	2-14	10-50	0.6-3.0	Z-3004
	2-20	10-70	0.6-4.2	Z-3004
	5-35	10-130	0.6-7.8	Z-3006
	5-40	10-150	0.6-9.0
	5-45	10-170	0.6-10.2

Наличие на складе ротаметров уточняйте у менеджеров

Геометрические размеры ротаметров серии LZM-Z

Модель	Размеры (мм)
Модель	A	B	C	D	E	F	G	H
LZM-15Z	175	32	168	35	25	76	25	127
LZM-25Z	234	45	226	46	33	100	37	160

Материалы компонентов ротаметров

Корпус - полиакриловый пластик (оргстекло)
Фитинги - ABS пластик
Поплавок SS-304
Уплотнительное кольцо - силикон

Ротаметры серии LZM выполнены из акрилового пластика предназначены для контроля непульсирующих, однофазных жидкостей или газов. Они имеют современный дизайн, малый вес и долгий срок службы.

Ротаметры этой серии являются неразборными, в связи с этим исключена возможность протечки. Фитинги температурным способом закреплены в корпусе ротаметра.

Рабочее давление ротаметров сери LZM <=1 МПа
Рабочая температура <=60 град. С.

Спецификация ротаметров

Модель	Диапазон измерений				Аналог компании Ningbo Kio Flow Instruments Co., Ltd	Резьба	Точность	Давление, температура	Масса брутто, кг
Модель	GPM (Жидкость)	л/мин (Жидкость)	м³/ч (жидкость, для справки)	Нм³/ч (воздух)	Аналог компании Ningbo Kio Flow Instruments Co., Ltd	Резьба	Точность	Давление, температура	Масса брутто, кг
LZM-10G		2,5-25 л/ч	0,0025-0,025			наружная 1/2'' BSP	± 4%	1,0 МПа 60 °С	0,09
		6-60 л/ч	0,006-0,06						0,1
		16-160 л/ч	0,016-0,16						0,1
LZM-15GD				0,3-3		внутренняя 1/2'' BSP			0,18
LZM-15G		10-100 л/ч		0.8-8					0,19
	0.1-1	0.5-4	0.03-0.24	1-10
	0.2-2	1-7	0.06-0.42	1.6-16	Z-4001
	0.3-3	1-11	0,06-0,66		Z-4001
	0.5-5	1.8-18	0.11-1.1	2.5-25	Z-4002
				4-40
LZM-20G	1-10	4-36	0.24-2.2	6-60	Z-4003	внутренняя 3/4'' BSP			0,52
LZM-25G	1-10	4-36	0.24-2.2			внутренняя 1'' BSP			0,6
	1-15	5-60	0.3-3.6	6-60
	2-20	10-70	0.6-4.2	10-100	Z-4004
	5-30	20-110	1.2-6	15-140	Z-4005
	5-40	20-150	1.2-9	16-160
	5-45	20-170	1.2-10.2	25-250
LZM-40G	5-30	20-110	1.2-6	25-250		наружная 1 1/2" BSP			0,7
	5-40	20-150	1.2-9	35-350					0,6
	20-60	80-220	4.8-13.2	80-400	Z-4006				0,6
LZM-40GB	8-80	50-300	3-18			внутренняя 1 1/2" BSP			1,0
LZM-40GB	10-100	50-350	3-21			внутренняя 1 1/2" BSP			1,0
LZM-50G	20-80	80-300	4.8-18	100-500		наружная 2" BSP			1,6
	20-100	80-360	4.8-21.6	120-600	Z-4007				1,6
	40-120	150-450	9-27	300-850	Z-4007				1,5
	50-150	190-560	11.4-33.6	400-1200	Z-4008				1,5
	60-200	220-750	13.2-45	500-1400	Z-4009				1,4

Наличие на складе ротаметров уточняйте у менеджеров

Сокращения размерностей, упоминаемые в тексте:

GPM – галлонов в минуту
LPH – литров в час
LPM – литров в минуту
GPH – галлонов в час
m3/h – м3 в час

Перевод величин: 1 галлон = 3,785 л 1 м3 = 1000 л

Порядок установки ротаметров в трубопровод

Перед установкой ротаметра в трубопровод Вы должны вынуть из него забойку, предназначенную для предупреждения ротаметра при его транспортировке. Устанавливайте прибор только вертикально в панель или трубопровод. После установки желательно проверить вертикальность уровнем. Вибрации панели или трубопровода недопустимы.

При использовании металлических переходников или втулок следует использовать гидроизолирующую ленту, например, фторопластовую. Также возможно использование резиновых уплотнительных колец.

Материалы компонентов, используемые при производстве ротаметров серии LZM

Корпус – акриловый пластик (ПММА)
Фитинги – ABS пластик
Поплавок и направляющий стержень – сталь нержавеющая
Уплотнительное кольцо – силиконовая резина

При производстве ротаметров мы используем разнообразные материалы из пластика и металла, обладающие высокой прочностью и долговечностью. Все исходные материалы проходят тщательный входной контроль в нашей химической лаборатории, что позволяет нашим Заказчикам быть уверенным в высоком качестве конечного продукта.

Химическая стойкость акрилового пластика (ПММА)

Среда	Стойкость
Ацетон	-
Спирт этиловый	-
Спирт изопропиловый	-
Спирт метиловый	-
Аммиак (слабый раствор)	+
Амиловый спирт	-
Неароматический бензол	+
Бензол	-
Борная кислота	+
Бутанол бутиловый спирт	-
Хлорированный углеводород	-
Тетрахлорид углерода	-
Хлороформ	-
Хлорированная вода	±
Дибутилфталат	-
Диоктилфталат	-
Ледяная уксусная кислота	-
Уксусная кислота, водный раствор	+
Серная кислота, 10 %	+
Азотная кислота, 10 %	+
Соляная кислота, 10 %	+
Соляная кислота, 35 %	+
Стеариновая кислота	+
Этилацетат	-
Гликоли	+
Глицерин	+
Топливное масло	±
Минеральное масло	+
Гексан	+
Углекислый калий раствор (поташ)	+
Каустическая сода	+
Кетон	-
Метиленхлорид	-
Молочная кислота, 10 %	+
Нитроцеллюлозный лак	-
Щавелевая кислота	+
Воск	+
Пероксид водорода	±
Ксилен	-
Метилэтилкетон	-
Парафин	+
Петролейный эфир	+
Фосфорная кислота, 10 %	+
Карбонат натрия	+
Терпентин (скипидар)	+
Толуол	-
Хлорид натрия (водный раствор)	+
Гидроксид натрия (водный раствор)	+

Трубопроводы должны быть промыты перед установкой. При первоначальном пуске открывайте клапан медленно до полного его открывания. Затем уменьшайте расход до необходимой величины.

Геометрические размеры ротаметров серии LZM-G

Ротаметры серии LZM-G, LZM-GD имеют внутреннюю (левый рисунок) или наружную (правый рисунок) резьбу. Геометрические размеры представлены в таблице.

Модель ротаметра	Размеры (мм)
Модель ротаметра	A	B	C
LZM-10G	187	130	22
LZM-15G	210	180	32
LZM-15GD	180	150	32
LZM-20G	278	236	45
LZM-25G	265	235	51
LZM-40G	306	235	51
LZM-40GB	302	230	68
LZM-50G	380	270	75

Считывание показаний ротаметра

На рисунке представлены основные типы поплавков

цилиндрический с коническим низом:
цилиндрический с коническим низом и юбкой;
грибовидного типа;
сферический

Вы можете считывать показания согласно представленным ниже рисункам.

[~DETAIL_TEXT] =>

Рабочее давление ротаметров сери LZM <=1 МПа
Рабочая температура <=60 град. С.

Спецификация ротаметров

Модель	Диапазон измерений				Аналог компании Ningbo Kio Flow Instruments Co., Ltd	Резьба	Точность	Давление, температура	Масса брутто, кг
Модель	GPM (Жидкость)	л/мин (Жидкость)	м³/ч (жидкость, для справки)	Нм³/ч (воздух)	Аналог компании Ningbo Kio Flow Instruments Co., Ltd	Резьба	Точность	Давление, температура	Масса брутто, кг
LZM-10G		2,5-25 л/ч	0,0025-0,025			наружная 1/2'' BSP	± 4%	1,0 МПа 60 °С	0,09
		6-60 л/ч	0,006-0,06						0,1
		16-160 л/ч	0,016-0,16						0,1
LZM-15GD				0,3-3		внутренняя 1/2'' BSP			0,18
LZM-15G		10-100 л/ч		0.8-8					0,19
	0.1-1	0.5-4	0.03-0.24	1-10
	0.2-2	1-7	0.06-0.42	1.6-16	Z-4001
	0.3-3	1-11	0,06-0,66		Z-4001
	0.5-5	1.8-18	0.11-1.1	2.5-25	Z-4002
				4-40
LZM-20G	1-10	4-36	0.24-2.2	6-60	Z-4003	внутренняя 3/4'' BSP			0,52
LZM-25G	1-10	4-36	0.24-2.2			внутренняя 1'' BSP			0,6
	1-15	5-60	0.3-3.6	6-60
	2-20	10-70	0.6-4.2	10-100	Z-4004
	5-30	20-110	1.2-6	15-140	Z-4005
	5-40	20-150	1.2-9	16-160
	5-45	20-170	1.2-10.2	25-250
LZM-40G	5-30	20-110	1.2-6	25-250		наружная 1 1/2" BSP			0,7
	5-40	20-150	1.2-9	35-350					0,6
	20-60	80-220	4.8-13.2	80-400	Z-4006				0,6
LZM-40GB	8-80	50-300	3-18			внутренняя 1 1/2" BSP			1,0
LZM-40GB	10-100	50-350	3-21			внутренняя 1 1/2" BSP			1,0
LZM-50G	20-80	80-300	4.8-18	100-500		наружная 2" BSP			1,6
	20-100	80-360	4.8-21.6	120-600	Z-4007				1,6
	40-120	150-450	9-27	300-850	Z-4007				1,5
	50-150	190-560	11.4-33.6	400-1200	Z-4008				1,5
	60-200	220-750	13.2-45	500-1400	Z-4009				1,4

Наличие на складе ротаметров уточняйте у менеджеров

Сокращения размерностей, упоминаемые в тексте:

GPM – галлонов в минуту
LPH – литров в час
LPM – литров в минуту
GPH – галлонов в час
m3/h – м3 в час

Перевод величин: 1 галлон = 3,785 л 1 м3 = 1000 л

Порядок установки ротаметров в трубопровод

Материалы компонентов, используемые при производстве ротаметров серии LZM

Корпус – акриловый пластик (ПММА)
Фитинги – ABS пластик
Поплавок и направляющий стержень – сталь нержавеющая
Уплотнительное кольцо – силиконовая резина

Химическая стойкость акрилового пластика (ПММА)

Среда	Стойкость
Ацетон	-
Спирт этиловый	-
Спирт изопропиловый	-
Спирт метиловый	-
Аммиак (слабый раствор)	+
Амиловый спирт	-
Неароматический бензол	+
Бензол	-
Борная кислота	+
Бутанол бутиловый спирт	-
Хлорированный углеводород	-
Тетрахлорид углерода	-
Хлороформ	-
Хлорированная вода	±
Дибутилфталат	-
Диоктилфталат	-
Ледяная уксусная кислота	-
Уксусная кислота, водный раствор	+
Серная кислота, 10 %	+
Азотная кислота, 10 %	+
Соляная кислота, 10 %	+
Соляная кислота, 35 %	+
Стеариновая кислота	+
Этилацетат	-
Гликоли	+
Глицерин	+
Топливное масло	±
Минеральное масло	+
Гексан	+
Углекислый калий раствор (поташ)	+
Каустическая сода	+
Кетон	-
Метиленхлорид	-
Молочная кислота, 10 %	+
Нитроцеллюлозный лак	-
Щавелевая кислота	+
Воск	+
Пероксид водорода	±
Ксилен	-
Метилэтилкетон	-
Парафин	+
Петролейный эфир	+
Фосфорная кислота, 10 %	+
Карбонат натрия	+
Терпентин (скипидар)	+
Толуол	-
Хлорид натрия (водный раствор)	+
Гидроксид натрия (водный раствор)	+

Геометрические размеры ротаметров серии LZM-G

Модель ротаметра	Размеры (мм)
Модель ротаметра	A	B	C
LZM-10G	187	130	22
LZM-15G	210	180	32
LZM-15GD	180	150	32
LZM-20G	278	236	45
LZM-25G	265	235	51
LZM-40G	306	235	51
LZM-40GB	302	230	68
LZM-50G	380	270	75

Считывание показаний ротаметра

На рисунке представлены основные типы поплавков

цилиндрический с коническим низом:
цилиндрический с коническим низом и юбкой;
грибовидного типа;
сферический

LZS-E, LZS-EC пластиковый ротаметр типа трубка

Автор: solution | 01.06.2022

LZS-E, LZS-EC пластиковый ротаметр типа трубка Оставить заявку LZS-E, LZS-EC пластиковый ротаметр типа трубка Назначение Пластиковые ротаметры типа трубка LZS-E выполнены из ударопрочного пластика и представляют собой основной продукт ко...

Ротаметры для контроля расхода воды и агрессивных сред серии LZS типа "трубка" из пластика актилонитрил стирена

Автор: solution | 01.06.2022

Ротаметры для контроля расхода воды и агрессивных сред серии LZS типа "трубка" из пластика актилонитрил стирена Оставить заявку Ротаметры для контроля расхода воды и агрессивных сред серии LZS типа "трубка" из пластик...

Ротаметры для контроля жидкости серии LZM-Z панельного типа

Автор: solution | 01.06.2022

Ротаметры для контроля жидкости серии LZM-Z панельного типа Оставить заявку Ротаметры для контроля жидкости серии LZM-Z панельного типа Назначение Существует две серии панельных ротаметров – LZM и LZM-Z. Серии ротаметров с регулирующими ...

Поплавковые ротаметры для контроля жидкости и газа серии LZM-G типа "трубка" из акрилового пластика

Автор: solution | 01.06.2022

Поплавковые ротаметры для контроля жидкости и газа серии LZM-G типа "трубка" из акрилового пластика Оставить заявку Поплавковые ротаметры для контроля жидкости и газа серии LZM-G типа "трубка" из акрилового пластика Н...
