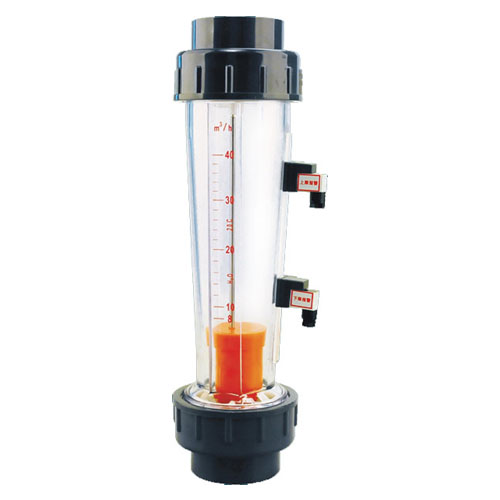

Ротаметры для контроля жидкости серии LZS с концевыми выключателями
Назначение
В зависимости от размера заказа предоставляются скидки
Спецификация ротаметров
|
Модель |
DN, мм |
Диапазонконтроля |
Точность |
Характеристики измеряемой среды |
||
|
Длинное исполнение "С" |
Короткое исполнение "D" |
Температура, °С |
Давление, МПа |
|||
|
LZS-15C/D |
15 |
10-100 л/ч |
|
± 4% |
0-60 |
<= 0,6 |
|
16-160 л/ч |
10-100 л/ч |
|||||
|
25-250 л/ч |
16-160 л/ч |
|||||
|
40-400 л/ч |
25-250 л/ч |
|||||
|
60-600 л/ч |
40-400 л/ч |
|||||
|
|
50-500 л/ч |
|||||
|
60-600 л/ч |
||||||
|
100-1000 л/ч |
||||||
|
LZS-25C/D |
25 |
100-1000 л/ч |
100-1000 л/ч |
|||
|
160-1600 л/ч |
160-1600 л/ч |
|||||
|
250-2500 л/ч |
250-2500 л/ч |
|||||
|
LZS-32D |
32 |
|
0,4-4 м3/ч |
|||
|
0,6-6 м3/ч |
||||||
|
LZS-50C/D |
50 |
0,4-4 м3/ч |
1-10 м3/ч |
|||
|
0,6-6 м3/ч |
1,6-16 м3/ч |
|||||
|
1-10 м3/ч |
|
|||||
|
1,6-16 м3/ч |
||||||
|
LZS-65D |
65 |
|
2,5-16 м3/ч |
|||
|
5-25 м3/ч |
||||||
|
8-40 м3/ч |
||||||
|
12-60 м3/ч |
||||||
LZS-C - длинная трубка, LZS-D - короткая трубка.
Наличие на складе ротаметров уточняйте у менеджеров
Особенности ротаметров серии LZS с концевыми выключателями:
- сигнализация верхнего предела (ВП)
- сигнализация нижнего предела (НП)
Логика работы нижнего выключателя:
Изначально выключатель – нормально открытый. Когда поплавок с магнитом находится напротив выключателя, то контакт замыкается. Как только поплавок уходит вверх, то контакт размыкается. Чтобы выключатель замыкался при отсутсвии потока, его нужно расположить в самом низу корпуса. Если нижний выключатель разместить посередине шкалы, но он замкнётся только на короткое время — в момент прохождения мимо него поплавка.
Логика работы верхнего выключателя:
Изначально выключатель - нормально закрытый. Когда поплавок с магнитом поднимется вверх и находится напротив выключателя, то контакт размыкается. Если поплавок продолжает идти вверх, то контакт остаётся разомкнутым. Когда поплавок опускается вниз и проходит выключатель, то контакт замыкается. То есть этот тип выключателя имеет "память" и если необходимо задать срабатывание (открытие контакта) не на максимальном расходе а на отличном от макссимального, то выключатель следует опустить вниз на необходимую высоту.
На ротаметре можно установить два выключателя – верхний и нижний.
Технические характеристики ротаметров:
номинальное напряжение, макс. DC24/AC24 В
номинальная сила тока, макс. 0,3 А
постоянный ток при открытии или закрытии выключателей, макс 0,3А
мощность прерывания <10 W
сопротивление изоляции >109 Ом
перемещение (позиция вкл./выкл.) <4 мм
степень защиты – IP55
Геометрические размеры ротаметров серии LZS с концевыми выключателями
| Модель |
Размер |
|||||||
|
Длинное исполнение |
Короткое исполнение |
|||||||
|
L |
D1 |
D2 |
D3 |
L |
D1 |
D2 |
D3 |
|
| LZS-15 |
280 |
20 |
26 |
45 |
202 |
20 |
26 |
45 |
| LZS-25 |
380 |
32 |
39 |
68 |
226 |
32 |
39 |
60 |
| LZS-32 |
|
|
|
|
288 |
40 |
49,5 |
74 |
| LZS-50 |
430 |
63 |
73 |
98 |
341 |
63 |
73 |
98 |
| LZS-65 |
|
|
|
|
430 |
75 |
88 |
122 |
